CME2000-T6模塊

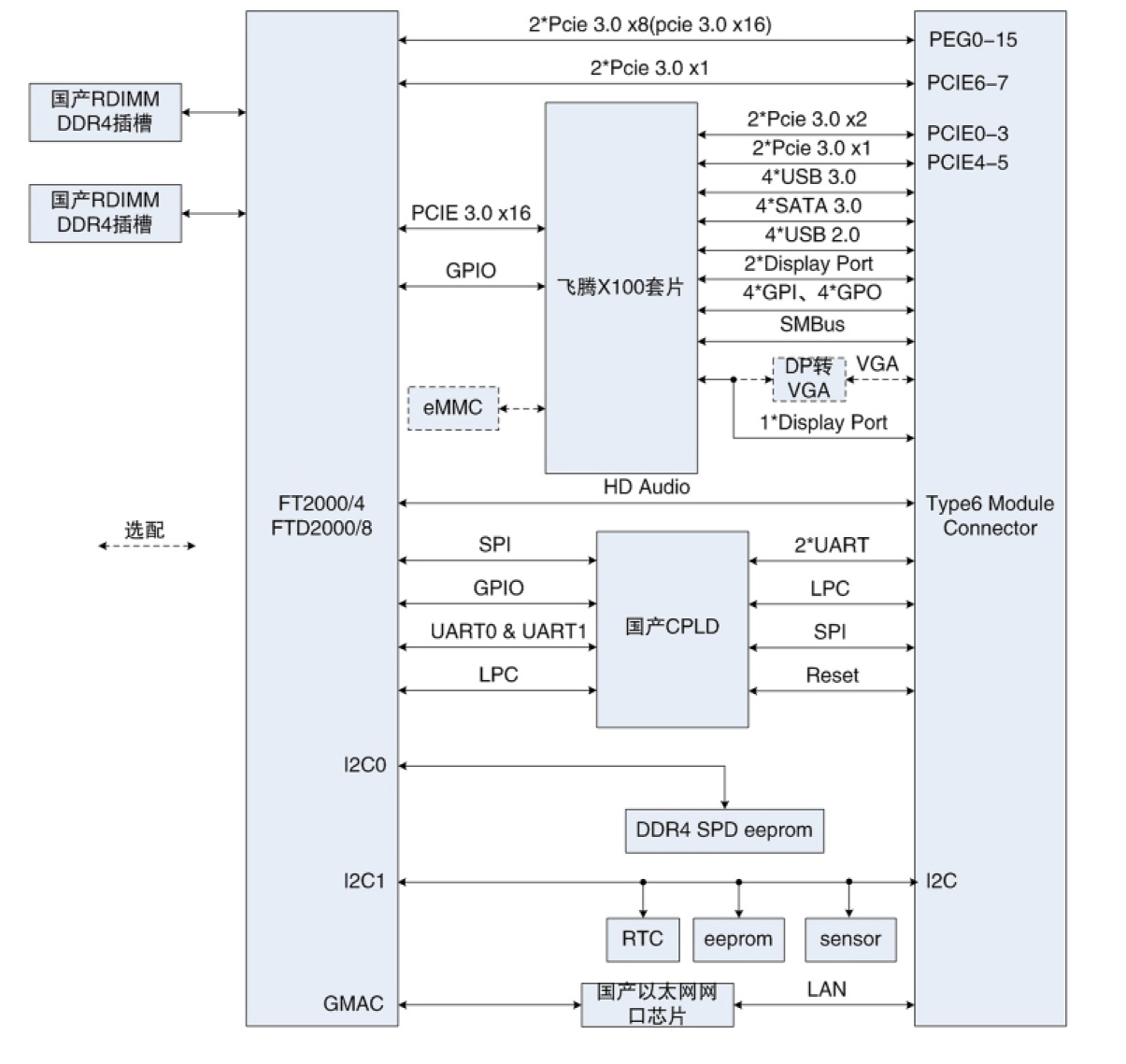

CME2000-T6模塊采用一顆國產飛騰騰銳D2000 八核高性能通用處理器（兼容FT2000/4 四核處理器），是一款基于COM Express Type6模塊標準設計實現的高性能全國產COMe Type6計算模塊，可應用于通信、工控、科研等領域。板載雙通道SODMIM DDR4內存插槽（支持ECC），結合飛騰X100套片，對外提供豐富的接口：4路SATA 3.0接口、2路PCIE 3.0 X8、2路PCIE 3.0 X2、4路PCIE 3.0 X1、4路USB 3.0、3路Display Port顯示（其中1路支持選配為VGA出）、1路千兆以太網、2路串口、LPC、I2C、SMBus、GPIO等，此外還支持選配自帶eMMC。

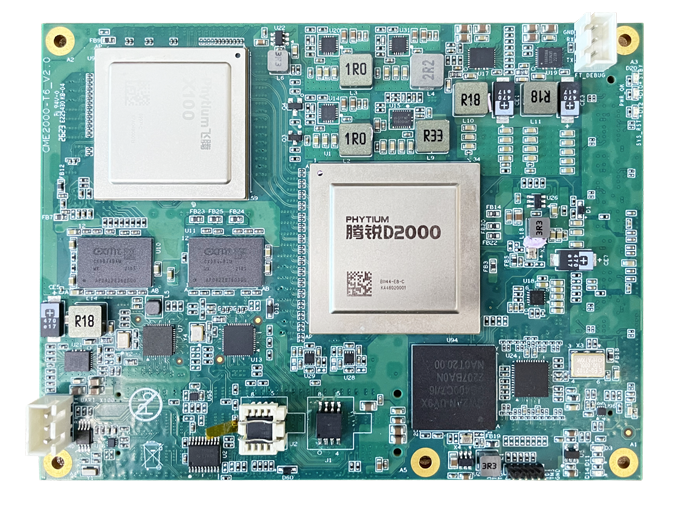

圖1 CME2000-T6實物圖
二、技術指標
物理特性 |
形態 |
COM Express Type6 Basic Module |
尺寸 |
125mm(長) x 95mm(寬) x 10mm(高) |
|
電源 |
支持12V DC |
|
基本特性 |
處理器 |
FTD2000/8核，主頻2.3GHZ |
兼容FT2000/4標準版，主頻2.6GHZ |
||
內存 |
1個SODIMM DDR4內存插槽，支持ECC 最大工作速率2666MHZ（根據內存實際適配速率確定） |
|
存儲 |
4路SATA 3.0接口，選配eMMC |
|
BIOS |
飛騰UEFI，16MB SPI Flash |
|
操作系統 |
國產銀河麒麟操作系統（需另行購買） |
|
I/O特性 |
以太網 |
1路千兆以太網接口 |
顯示 |
3路Display Port接口（其中1路支持選配為VGA出） |
|
串口 |
2個三線UART串口，其中1個為調試串口，另一個為功能串口 |
|
USB |
4個USB 3.0接口（兼容2.0） |
|
PCIE |
2路PCIE 3.0 X8（可配置為1路PCIE 3.0 X16） |
|
2路PCIE 3.0 X2 |
||
4路PCIE 3.0?X1 |
||
RTC |
板載RTC |
|
I2C |
1路I2C |
|
SMBus |
1路SMBus |
|
LPC |
1路LPC |
|
GPIO |
4路GPO、4路GPI |
|
HDA |
1路HDA音頻接口 |
|
看門狗 |
1路看門狗 |
|
環境 |
工作溫度 |
0~55℃ |
存儲溫度 |
-40℃~85℃ |
|
濕度 |
5%~95%（無凝露） |
|
功耗 |
功耗 |
FTD2000/8，25W |
FT2000/4，14W |
||
國產化率 |
國產化率 |
100% |
